[project 046/ 灘町の家]

建築の設計は統合し構築していく作業でありやす。
上の図は、"灘町の家"の1階平面詳細図。

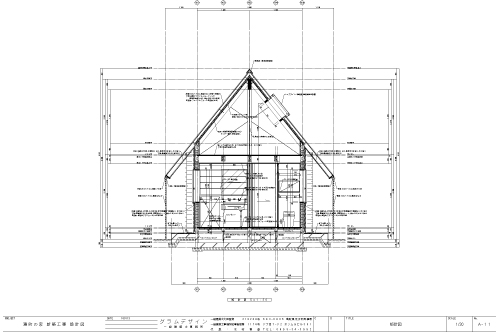

↑そしてコチラは矩計図。 高さ関係の基本となる図。

こういった全体像を構成する寸法を割り出すために、以下のような細かな寸法や、
設備の配置、配管を具体的に指定し、もう一度平面図や断面図という、全体像に
立ち返り、修正を加え、齟齬のない調和の取れた状態を構想し、具体化していきます。

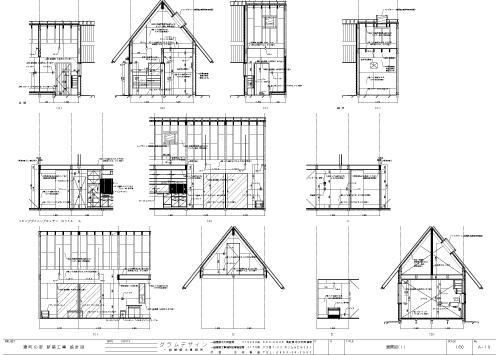

↑ 展開図という図面。 部屋内より各壁面を描く。 コンセントやスイッチ、照明なども図示。

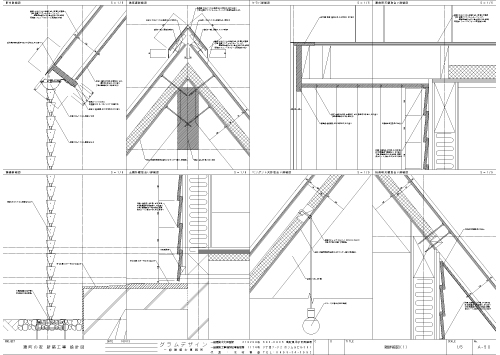

↑ 詳細図、屋根、外壁、土間など、各所取り合いなど。 急勾配のため施工手順も検討。

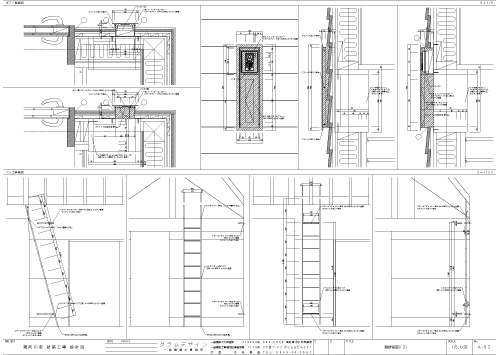

↑ ポストとインターホンカバーを一体でつくる金属工事等の図面も描き、

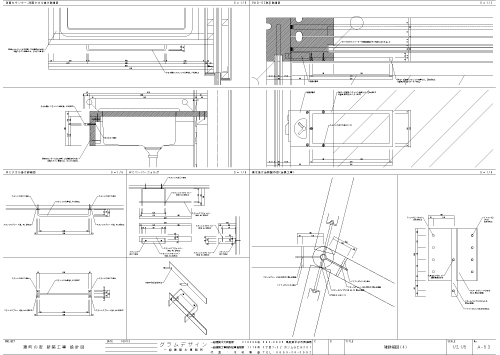

↑ 他にも取手や、タオル掛け、構造用金物の製作金物を描く。

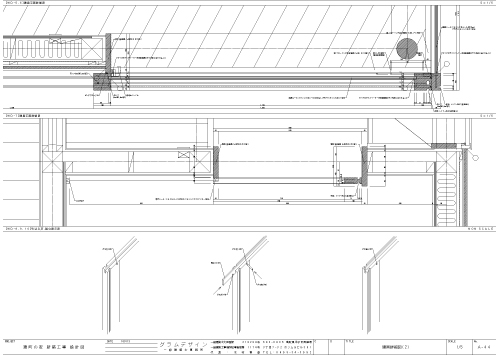

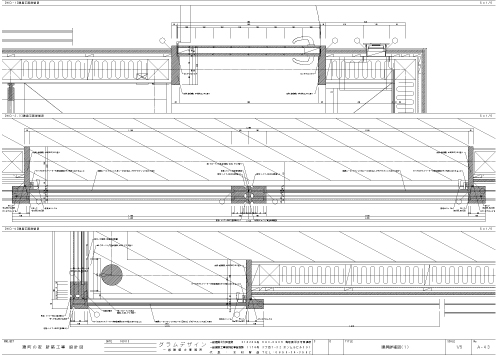

↑ 木造の詳細で最も重要とも言える、詳細図を入念に描き、




↑ 時に、プラモデルにある設計図のような組立て図も描く。

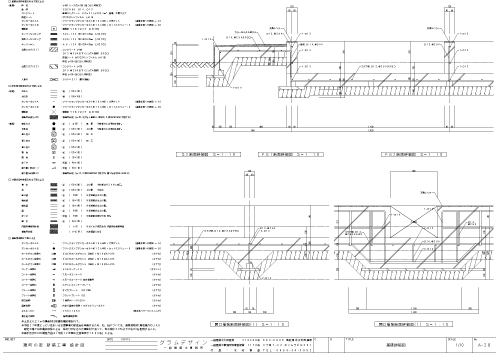

↑ 地盤の耐力や、鉄筋、コンクリートの計算を行い地盤改良、基礎の図面を製作。




軸組み模型で検討を重ね、偏心率の計算で耐力壁の位置決めを行い、

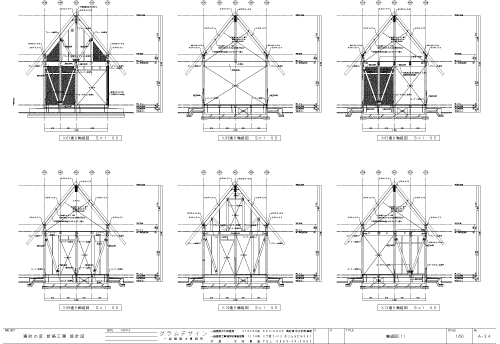

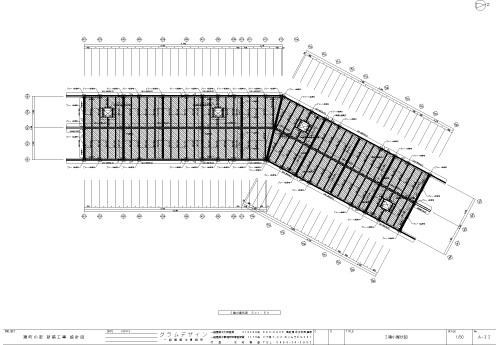

↑ 軸組図で構造用金物の配置も検討。 意匠図と齟齬のない構造図を描ききる。




模型でも検討した家具などのデザインを終え、前述の通り設計図書を纏めていきます。


図面量のことや、現場で作業もすることあるので、体力あるねーとか
言われることも多いですが、多分僕の体力は割りかし普通です。
しかし、今回も気合は入っております。 あるのは気合と執念かなーと。


灘町の家 前回の業務日誌

http://gramdesign.exblog.jp/24753390/
