[project 023 / 彦名の家]

"彦名の家" 現場日誌! 軒天の杉板貼りも終了し、外壁杉板下見板貼りが進行中!

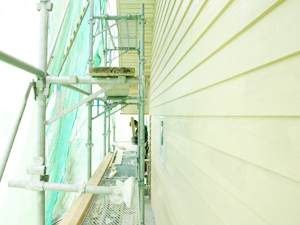

下見板とは、少しずつ重ねて貼る板のこと。

写真(↑)のように15mmづつ重ねて貼り付けております。

図面で寸法を追った割付通り。 化粧釘は真鍮で統一です。

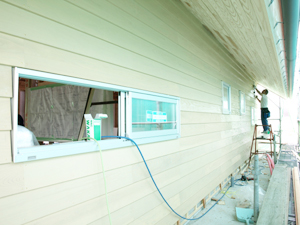

建物裏側はアルミサッシ。 下見板が貼られていないと、何気ないように配置されてるようにも見えますが、

全て下見板貼りの寸法に合わせ、板に半端が出ないようサッシの設置高さ、寸法を指定しております。


大工さんの仕事も良い感じ。


建物西側の立面も外壁貼りは終了しており、残すは東と南面。

グラムデザインの仕事では、設計段階でディティール(詳細)を

徹底的に押さえているので、見積り段階の図面が殆ど施工図として使えます。

施工図とは、設計事務所のつくる設計図書が「こうつくりたい」を

表したものなら、施工する側が「こうやってつくります」を表したもの。

設計事務所の図面が「マンガ」と揶揄されたりする所以は多分ソコにあります。

工事に掛かる職人が、自分のする仕事が解る図面でないとコストも出ません。

絵がないというのは問題外で、ついでに言うと、図として、図形として、絵として、

美しくない図面も良くないです。 完成度の低い図面では、建物の完成度も

低くなるんじゃないのかなと感じてしまいます。 反論もあるかもしれませんが、

とにかくウチの仕事では、ディティールから全体へトータルして抽象度を高めます。

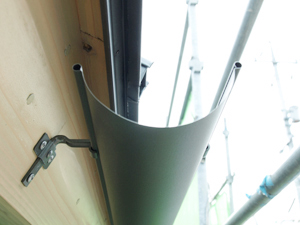

おまけ。 屋根材と同じくガルバリウム鋼板の軒樋。


彦名の家 前回の業務日誌

http://gramdesign.exblog.jp/16101124/



by gramdesign | 2011-06-15 23:59 | 業務日誌
