septic tank , structure model, steel stairs

[project 027 / 彦名の家2]

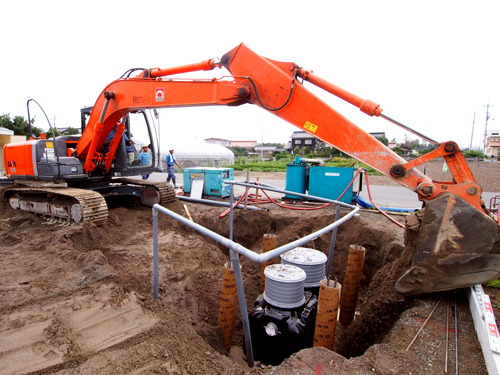

"彦名の家2" 現場日誌! 昨日、合併処理浄化槽の据付けが完了しています。

昨年竣工した "彦名の家" 同様、T-6仕様(中荷重用)、4t車が載っても大丈夫です。

監督辻さん、自らユンボを操ります。 外注も出来るが、なんでも自らやれることは!という感じ。

工事請負金額も協力していただいているので、外注費を少なくという流れになるのでありますが、

出来るのが凄い。 基礎も型枠から大工さんとつくります。 ちなみに "淀江の家" の施工も辻さん。

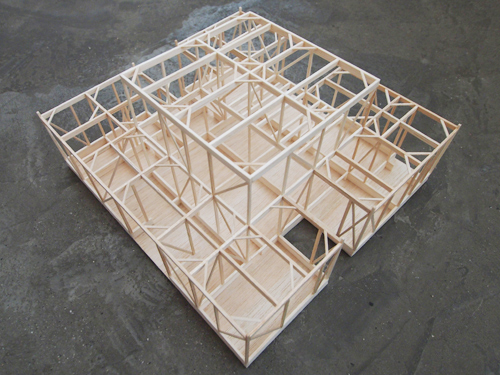

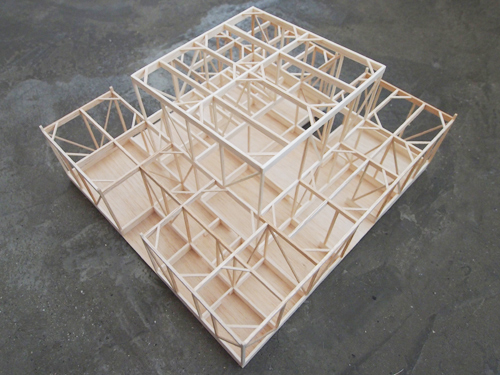

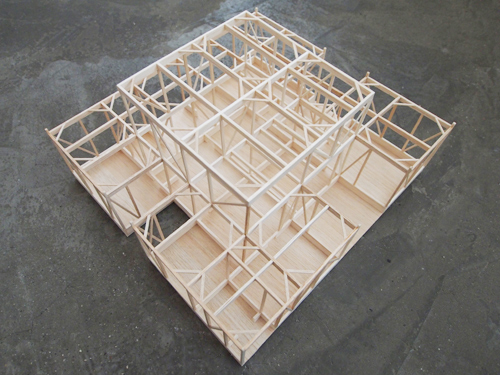

そして、コチラは構造模型。 土地の売買までに時間が掛かってしまったので構造設計てから半年以上経っていました。


木造軸組工法、本物件の軸組み自体は難しくはありませんが、施工に入る前にプレカット図のチェックも兼ね、

再度構造を解いてみました。 結果、筋交いを一本追加して、筋交いの向き、バランスを更に整えることに。


軸は簡単にしましたが、フラットルーフの場合、母屋のレベル設定には細心の注意を払います。


"彦名の家2"、"淀江の家" と同様に、下屋がフラットルーフで小さな中庭が2つあります。

この模型に母屋は現れておりませんが、母屋については現場合せの大工手加工が必要。

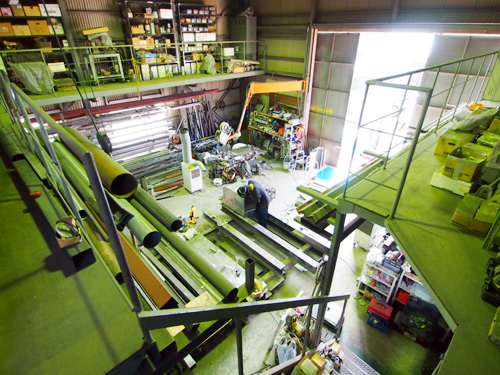

そして、本日は米子市旗ヶ先の津田鉄鋼さん。 棟上げ時に取付け予定、鉄骨階段の打ち合わせ。

津田鉄鋼の社長、SketchUp(3次元モデリング・ソフトウェア)をバリバリ使いこなしておられました。

五年半、手で練るの基本に帰ろうということで、殆ど模型でのスタディー(検証)とプレゼンを行って来ましたが、

SketchUp、以前僕が使っていたソフトより断然安いです。 ちょっとやってみようかななんて思ってしまいました。


彦名の家2 前回の業務日誌

http://gramdesign.exblog.jp/17908575/



by gramdesign | 2012-09-05 23:59 | 業務日誌
