corrugated sheet iron

[project 036 / 夕日ヶ丘の家]

"夕日ヶ丘の家" 現場日誌、ついに外壁に着手しましたの図!

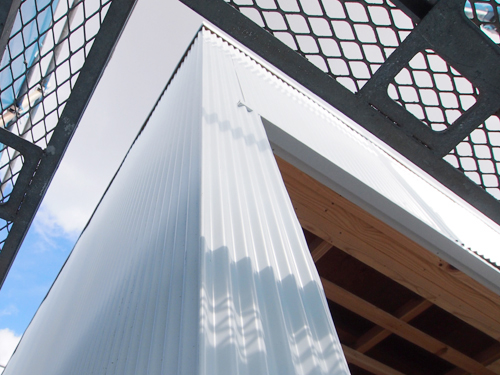

モックアップの通り、出隅も役物を使わず7M近くある波板を曲げていただいてます!


出墨を見下ろすの図。

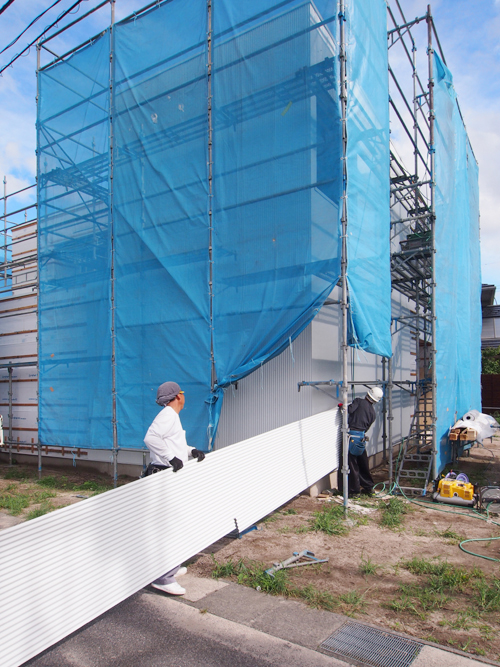

欠込み、曲げなど、現地で加工を行います。

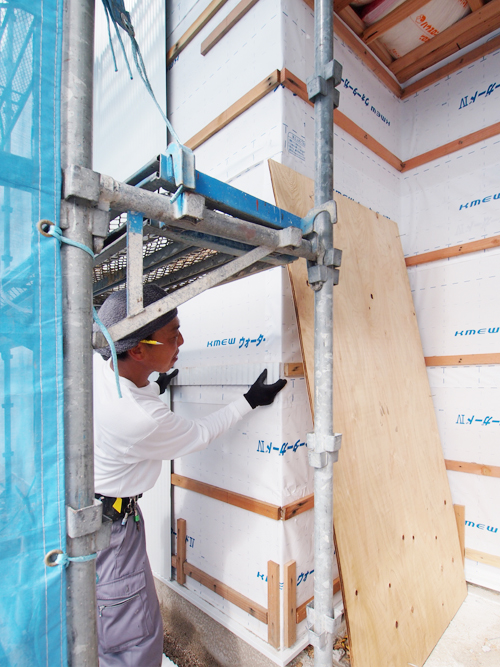

足場の隙間を通し、加工を確認。 加工に調整が必要であれば、

搬入同様に足場の隙間をぬって加工台に戻します。


出隅、入隅の調整を考えるの図。 出隅は山で、入隅は谷で曲げます。

波板の原板を引張ることによって、曲げ加工の位置を調整。

出隅、入隅、開口部がある箇所には手間が必要ですが、

加工の少ない面を施工するにはそれほど時間が掛りません。

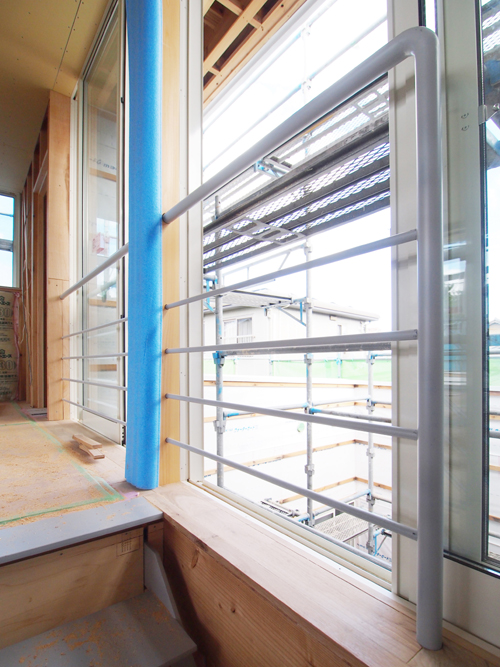

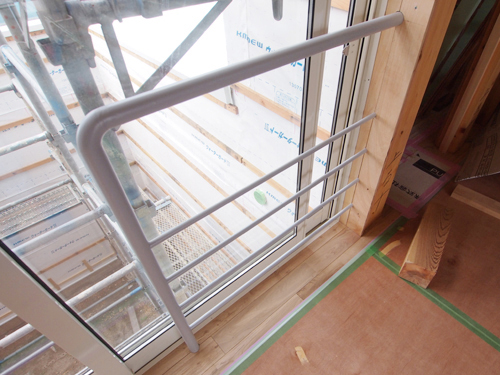

内部手摺が固定されましたの図。


ジョイント部分は、床下や壁内にすっきり隠します。

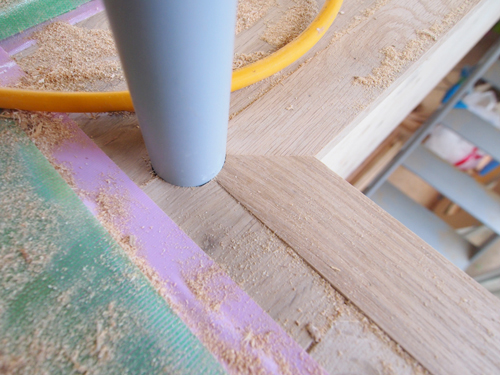

一箇所柱と干渉ずる長い手摺は、柱にギリギリの穴を空け、

スチールを通してもらいました。 際どい穴あけも、精度に感激!


床の加工、大工船越さんのグッジョブw

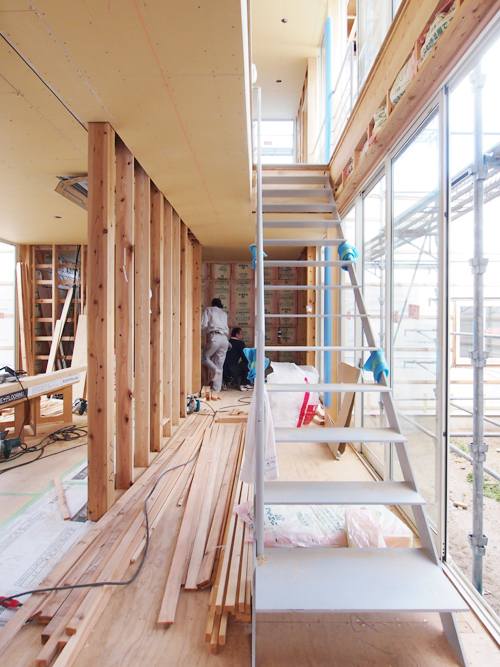

一階も天井仕上げ、断熱材を充填が完了!

天井にうっすら見える紐は、照明の位置出し様の水糸。

照明設置位置なども綿密な計画の通り施工してくれてます。

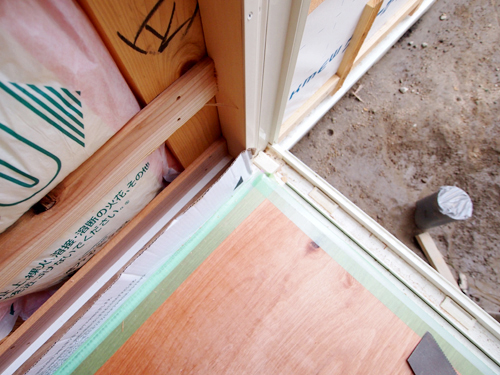

サッシ廻りは、"建築知識700号" 掲載の "彦名の家2" と似たおさまりです。

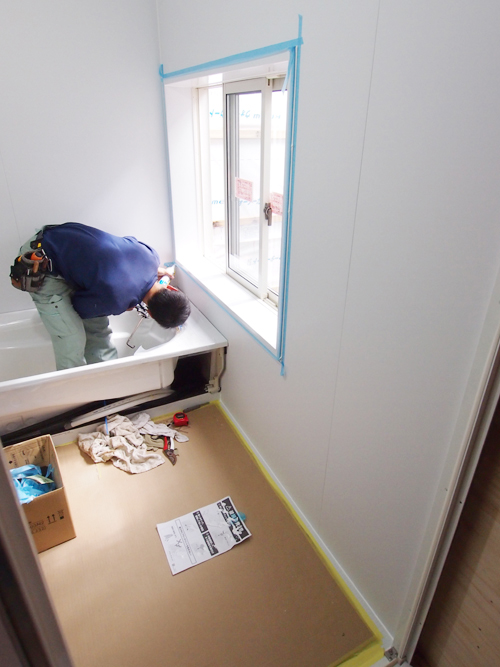

おまけ。 ユニットバス施工の様子。


夕日ヶ丘の家 前回の業務日誌

http://gramdesign.exblog.jp/20293594/



by gramdesign | 2013-09-05 23:59 | 業務日誌
